一套完整體系的拱形骨架護坡構造及隧道截面設計圖紙，對于實際護坡工程項目施工過程中，幫助將是非常巨大的。可以這么說，合理的圖樣設計及精準的現場施工將是決定一個項目成敗的關鍵因素。

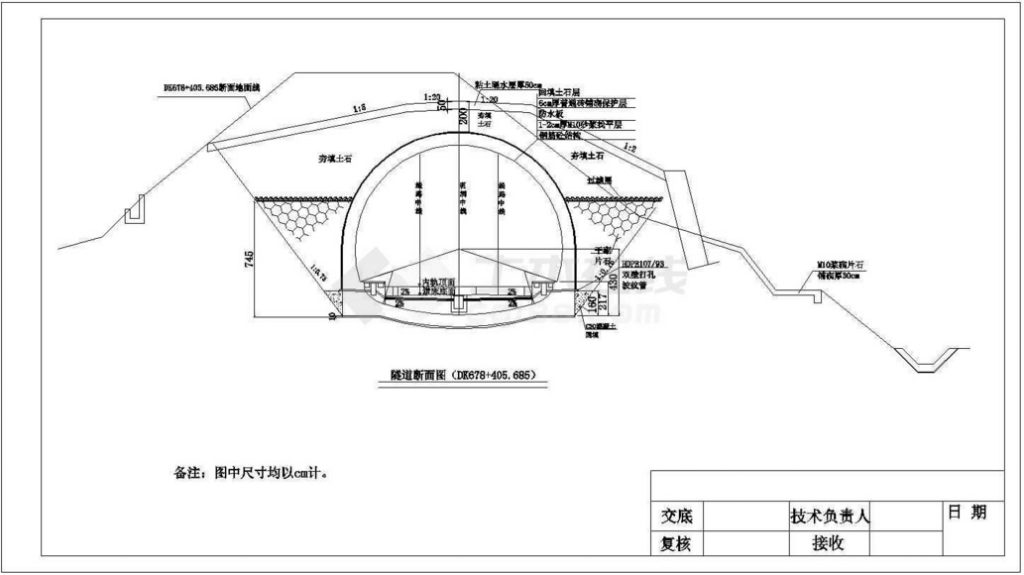

1.隧道截面圖及護坡結構明細

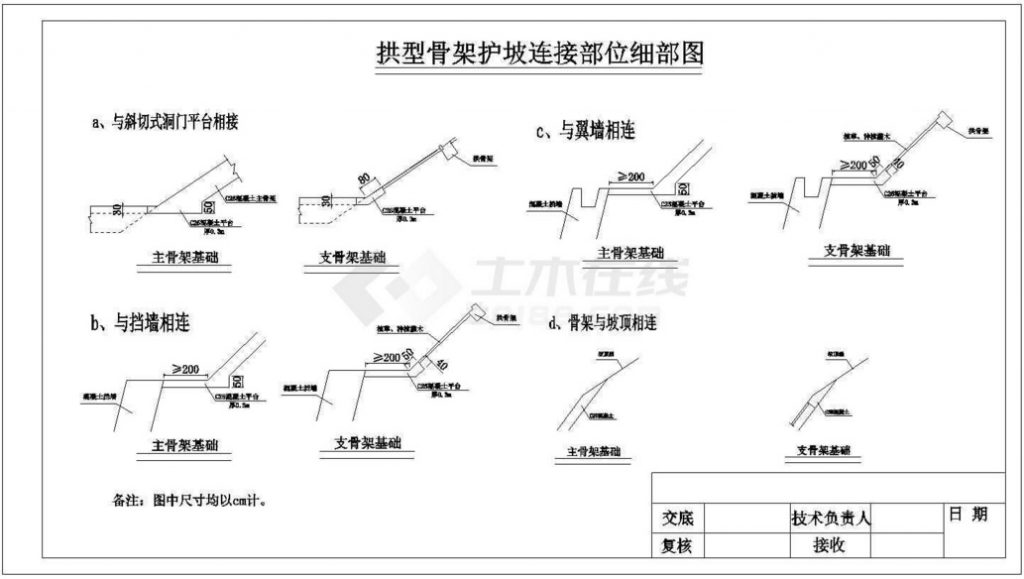

2.拱形骨架護坡鏈接部位明細圖，主要包括：

a.與斜切式洞門平臺相接 b.與擋墻相連 c.與翼墻相連 d.骨架與坡頂相連

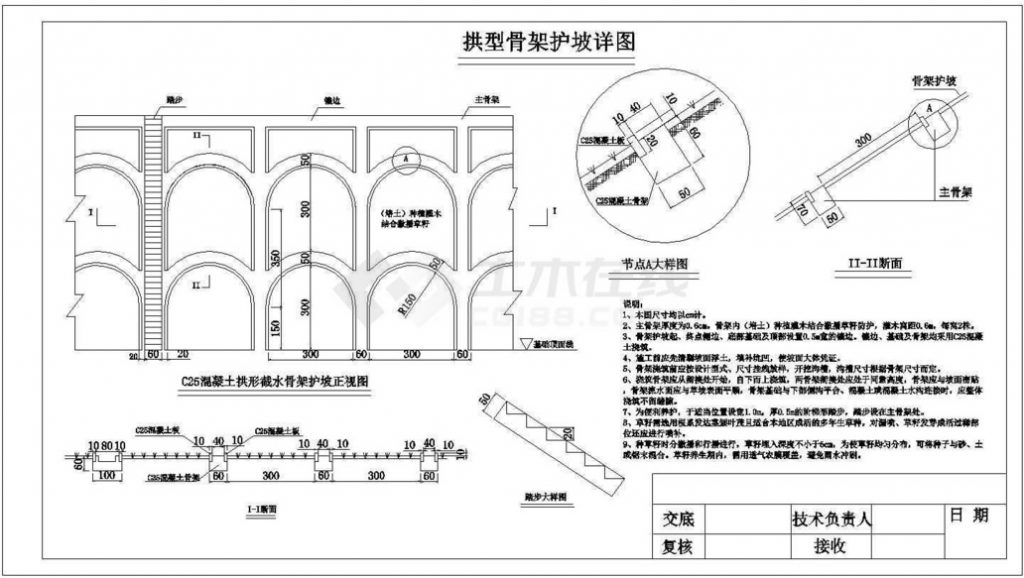

3.拱形骨架護坡詳細標注

說明：
a.本圖尺寸均以CM為單位
b.主骨架厚度為0.6cm，骨架護坡內(土壤培育)種植灌木結合草坪有效防護，灌木蝸距0.6M，每窩2株。
c.骨架護坡起始至終點側位，底部基礎及頂部均采用C25混凝土澆筑，骨架內部以空心六角護坡模具澆筑空心護坡磚填充布置。
d.施工前應先清刷護坡面表層浮土，填補凹坑，使坡面盡量保持平整。
e.骨架澆筑前應按圖紙?jiān)O(shè)計樣式，尺寸掛鉤施工，開挖槽溝，槽溝尺寸根據骨架實際尺寸而定。
f.澆筑護坡骨架應從底部開始，自下而上澆筑，確保兩骨架高度相同，隨后構件骨架圓弧部分。
g.為便利養護，于適當位置設立步行踏步在主骨架處。
h.草籽和灌木綠色種植根據實際需求配置，完成需噴霧灑水養護。

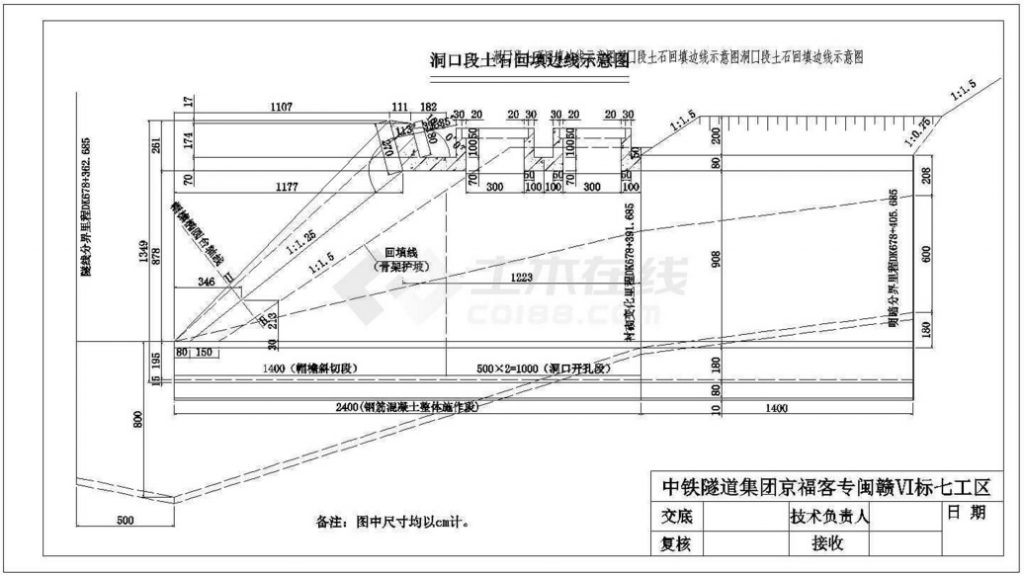

4.洞口段土石添邊線示意圖

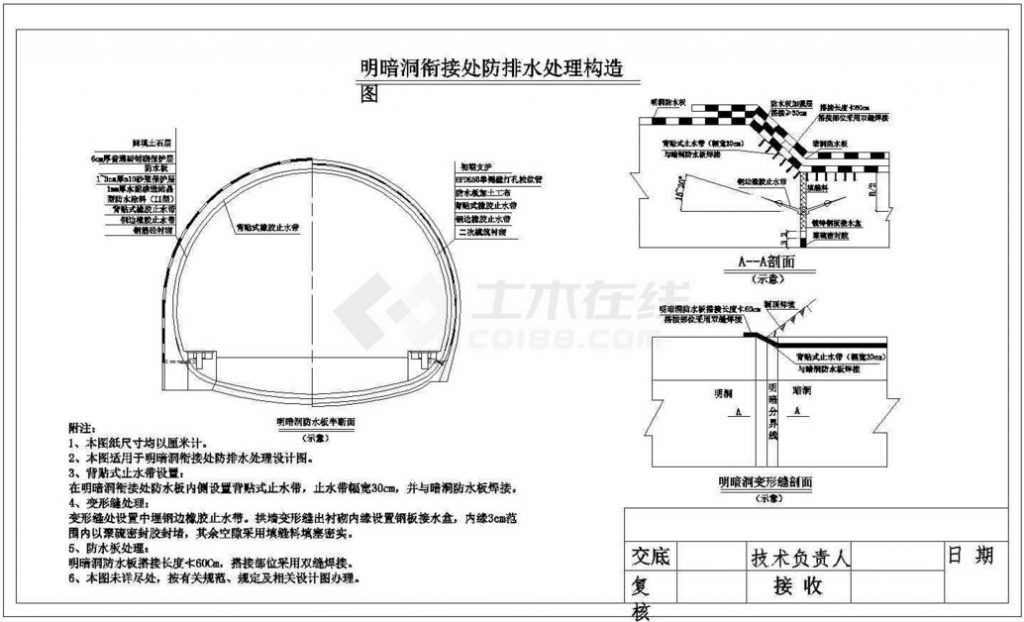

5.隧道明暗洞銜接處防排水處理結構圖

說明：
a.圖紙均以CM為單位
b.本圖只適用于明暗洞銜接處防排水處理設計樣式
c.背貼式止水帶設置
d.變形縫的處理
e.防水板處理

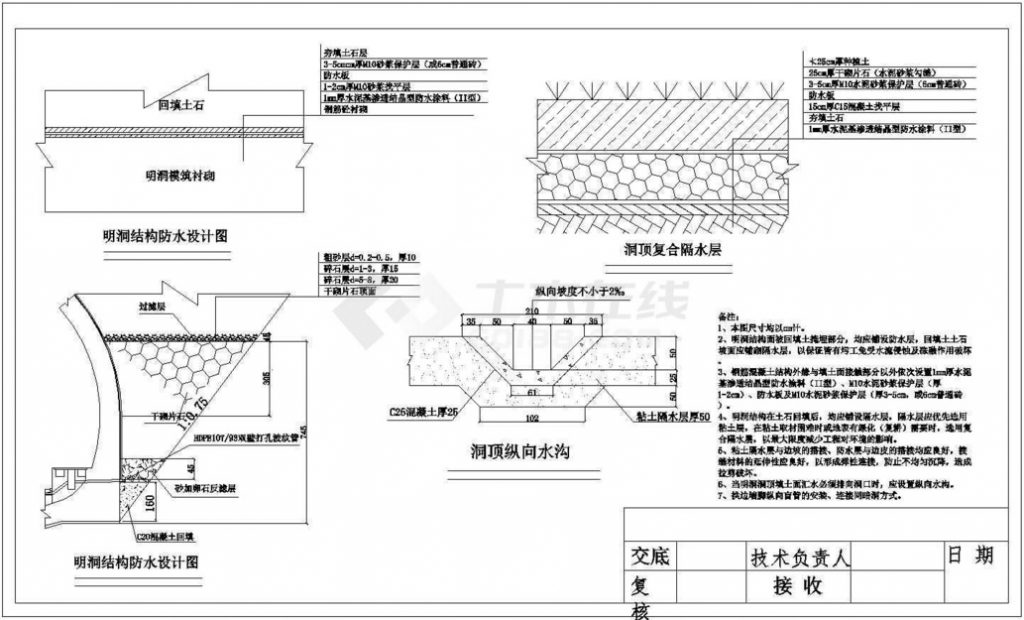

6.明洞結構防水設計圖
